Эхолоты
СтУдЕнТ®Дата: Среда, 31.03.2010, 22:42 | Сообщение # 1
Рыбнадзор
Группа: Администраторы
Сообщений: 1585
Награды: 33
Репутация: 96

Секреты
самой покупаемой модели эхолота


Эхолоты
Рыбы стало меньше - это объективная причина. Поэтому и найти ее
труднее.
Для поиска рыбы и исследования рельефа дна служат американские
приборы "Humminbird".
Wide Optic решит все задачи, связанные с поиском рыбы. А уж
поймать ее необходимо
Вам самому!
Серия эхолотов "Wide" (Широкий), производимых американской
корпорацией
"Humminbird", получила своё имя от специального уширения
корпуса,
на котором расположены удобной формы кнопки управления. "Optic"
представляет собой мощный универсальный инструмент, являющийся
дальнейшим
развитием популярной модели эхолота "One Hundred".
Необходимость развития конструкции эхолота-рыбоискателя была
подсказана
практикой: поскольку зондирующий луч от одного неподвижного
излучателя
направлен вертикально вниз, то и на экране эхолота могут быть
видны изображения
только тех плавающих объектов и профиль дна, которые попадают в
сравнительно
узкое поле "зрения" зондирующего луча. Опыт использования
эхолотов
для поиска рыбы показал недостаточную эффективность
использования излучателей
с узким неподвижным лучом для целей обнаружения отдельных
крупных рыб
или небольших косяков рыбы.


Что же предлагают создатели эхолота "Optic" для улучшения
обзорности подводного пространства?


Прежде всего, это прекрасный высококонтрастный экран,
увеличенный сравнительно
с моделью "One Hundred" на целых 28 точек по высоте при
сохраненной
ширине экранной строки в 64 точки. Общее увеличение площади
экрана составляет
28%!


Значительным шагом вперед следует считать возможность
одновременного
подключения к эхолоту "Optic" не одного, а пяти источников
информации,
в том числе трёх излучателей, датчика температуры и скорости.
Увеличенная
площадь экрана позволяет одновременно наблюдать
высококачественное изображение
водной толщи, глубину под килем, температуру приповерхностного
слоя воды
и скорость движения судна. Чтобы не увеличивать значительно
стоимость
изделия, конструкторы сохранили для экрана "Optic" монохромный
(черно-белый) способ представления информации.


Основное усовершенствование эхолота "Optic" - это, разумеется,
его комплект из трех излучателей, изготовленных в едином
корпусе. Основной
излучатель, работающий традиционным образом, излучает
зондирующий луч
вертикально вниз и позволяет получать на экране традиционную
информацию
- вертикальный разрез водной толщи под килем судна от
поверхности воды
до самого дна. Изучая экранное изображение вертикального
разреза, можно
в полной мере использовать все возможности увеличения и
детального просмотра
приповерхностных и придонных областей водоема, которыми
традиционно оснащаются
эхолоты, производимые "Humminbird". Параметры соответствующих
функций увеличения изображения ZOOM и задания ранга (диапазона)
глубины
RANGE идентичны имеющимся, например, в эхолоте "One Hundred",
младшем в серии "Wide".
Два дополнительных излучающих элемента, размещенные в головке
датчика
новой конструкции, каждый независимо - посылают высокочастотный
луч таким
образом, чтобы оси зондирующих лучей были направлены не
вертикально вниз,
а с отклонением примерно на 28о от вертикали вправо и влево
поперек курса
судна, что дает возможность получить суммарный угол обзора
эхолота 90о.
Таким образом, обладатель эхолота "Optic" получает возможность
наблюдать на экране не только. вертикальный разрез водоема вдоль
курса
движения судна (назовём это продольным разрезом), но и еще
просмотреть
вертикальный разрез водной толщи поперек курса движения судна
(поперечный
разрез).
Если к эхолоту подключен трехлучевой излучатель, на экране
всегда будет
появляться изображение поперечного разреза воды. При помощи меню
можно
вызвать на экран продольный разрез водной толщи, поперечный
разрез воды
только справа или только слева по курсу.




"С хорошим мотором и ворота полетят" - Туполев
"Нет вредных веществ, есть вредные количества" - Д.И. Менделеев

СтУдЕнТ®Дата: Суббота, 10.04.2010, 22:27 | Сообщение # 2
Рыбнадзор
Группа: Администраторы
Сообщений: 1585
Награды: 33
Репутация: 96
Эхолот Humminbird Matrix 47 3D: без улова не
останетесь Эхолот Humminbird Matrix 47 3D превосходит другие
модели эхолотов благодаря возможности просмотра изображения не только в
классическом режиме, но и в трехмерном с тенями и видом дна. При этом
точку обзора можно менять, настраивая картинку как вам удобно. Это
обеспечено улучшенным трехмерным датчиком, использующим 6 лучей с общим
углом 53 градуса. Изображение выводится на высококонтрастный экран 5" с
возможностями настройки. Улучшенное распознавание сигнала позволяет
рассматривать мелкие детали, в том числе и крючок на глубине 12 метров и
мелкую рыбу до 6,5 мм.


мощная и компактная навигационная система, совмещающая функции
картплоттера, использующего профессиональную картографию Navionics Gold
и Navionics Platinum.Встроенная высокочувствительная GPS антенна
SiRFstarIII с возможностью принятия поправок WAAS позволяет мгновенно
определить ваше местоположение и надёжно удерживать сигнал в сложных
климатических условиях. При необходимости вы можете подключить внешнюю
GPS антенну RayStar 125. Прибор оснащён большим 6,4 дюймовым дисплеем,
адаптированным к прямому солнечному свету. Функция разделения дисплея
даёт возможность одновременно просматривать эхолокационную,навигационную
картинку и просматривать информацию о состоянии двигателя одновременно.
Водозащита по стандарту IPX-7 позволяет устанавливать А70D не только в
кокпитах, но и на открытых рулевых консолях.


Информация с эхолота и приемника GPS выводится на
высококонтрастный черно-белый ЖК монитор с высоким разрешением, причем
оператор может управлять режимами вывода информации: только эхолот,
только GPS, совместная работа. Совместная работа эхолота и навигатора
GPS позволяет осуществить движение судна по заданным точкам на
безопасных для судна глубинах и осуществлять привязку данных по текущей
глубине к абсолютным географическим координатам.



"С хорошим мотором и ворота полетят" - Туполев
"Нет вредных веществ, есть вредные количества" - Д.И. Менделеев

СтУдЕнТ®Дата: Четверг, 29.04.2010, 21:41 | Сообщение # 3
Рыбнадзор
Группа: Администраторы
Сообщений: 1585
Награды: 33
Репутация: 96

Как выбрать эхолот

На что следует обращать внимание при выборе эхолота


В жизни каждого рыболова, наверное, рано или поздно
наступает момент, когда он задумывается о приобретении эхолота.  Все согласятся, что он полезен везде и всегда кроме, может быть,
случаев, когда человек десятки лет ловит на одном и том же месте, знает
дно досконально и не собирается искать другие места.

Поэтому, в данной статье речь пойдёт не о полезности
эхолота, а о том, как выбрать подходящий прибор исходя из целей и
способа использования, а также из финансовых возможностей.


Но для начала неплохо, было бы, определиться с понятиями. Есть шесть критериев оценки эхолота:

  • Мощный передатчик
  • Эффективный преобразователь (излучатель)
  • Высокочувствительный приёмник
  • Высококонтрастный экран с высоким разрешением
  • Размер экрана
  • Цена

Большая мощность передатчика даёт вам
возможность получать нормальный эхосигнал даже с больших глубин и при
плохом состоянии воды. Можно возразить, что у нас больших глубин просто
нет, но большая мощность позволяет вам рассмотреть более подробно мелкие
детали подводного мира, например, мальков или донную структуру.

Излучатель должен быть в состоянии с
наименьшими потерями преобразовывать мощные электрические импульсы,
которые поступают на него от передатчика в звуковые сигналы. А также был
бы способен преобразовать любой, самый слабый эхосигнал, вернувшийся к
нему из глубины или от крошечного малька в электрический.

Приемник должен быть в состоянии
принимать и усиливать слабые сигналы, разделяя для этого электрические
импульсы.

Экран должен иметь высокое
разрешение, т.е. достаточно большое количество пикселей (точек) по
вертикали и горизонтали, чтобы была возможность разглядеть на нём очень
мелкие и разделить близкорасположенные объекты. Высокая контрастность
обеспечивает хорошую видимость изображения при попадании на экран прямых
лучей солнца, а также чёткость изображения.

Размер экрана важен при ловле с
большой лодки (катера). Очевидно, что изображение на большем экране
легче разглядеть, особенно, когда находишься на некотором отдалении.


Цена должна соответствовать возможностям прибора.


Таким образом, становится очевидным, на что необходимо обращать внимание
при покупке эхолота. Остаётся вопрос: как проверить соответствие этих
параметров вашим требованиям.

МОЩНОСТЬ

Мощность прибора всегда указывается в
спецификации прибора, и её характеристики бывают двух видов: RMS
(усреднённая) и пиковая. Указывается она в ваттах (не путать с
электрическими ваттами!!!). Такая "эхолотная" мощность является для
большинства людей величиной абстрактной, но тем не менее позволяет
сравнивать разные приборы. Чем выше мощность - тем лучше, но обычно и
дороже. На рисунке - наглядное изображение двух приборов с разной
мощностью.

ПРЕОБРАЗОВАТЕЛЬ

Преобразователь - дело, как и Восток,
тонкое. В связи с ограниченностью места, я постараюсь излагать как
можно более кратко. Характеристики преобразователя - это частота, на
которой он работает, угол (конус) излучения и форма излучателя, от
которой зависит приём слабых отражённых сигналов и возможность
бесперебойной работы на высокой скорости движения. Частота, на которой
работает излучатель, влияет на глубину проникновения сигнала и
возможность разделения слабых отражённых сигналов для получения большей
детализации. Низкочастотный сигнал имеет большую глубину проникновения,
но слабую детализацию и наоборот, высокочастотный сигнал больше
подвержен рассеиванию в воде, но обеспечивает более высокую четкость и
детализацию.















200 kHz50
kHz
мелководьебольшие глубины
узкий угол излученияширокий угол излучения
лучшее разрешение и разделение объектовменьшее
разрешение
меньшая подверженность шумамбольше шумовых помех

Угол (конус) излучения зависит от
конструкции излучателя и может варьироваться в достаточно широких
пределах. Измеряется этот угол на основании определения падения мощности
излучения по мере удаления от вертикали. Обычно находят точку, в
которой мощность излучения падает наполовину (-3db), и измеряют угол
между осью, на которой находится эта точка и осью вертикали. Этот угол и
является характеристикой ширины охвата конуса. В некоторых случаях
мощность в контрольной точке измеряется как 0,1 мощности (-10db).


Широкий луч позволяет охватить
большую площадь дна, однако сигнал больше подвержен рассеиванию и,
соответственно может проникать на меньшую глубину. Узкий луч проникает
глубже, но с меньшим охватом дна. Кроме того, у узкого луча меньше т.н.
"мёртвых зон", которые возникают из-за того, что эхолот всегда
показывает наименьшую глубину, попавшую в конус излучения. Т.е. если в
конус попадает "свал" или бугорок, то эхолот будет "видеть" только то,
что находится выше верхнего края бугорка или "свала". Сочетание в одном
излучателе двух лучей разного охвата или один луч с изменяемым охватом,
несомненно, является преимуществом позволяющим уменьшить размеры
"мёртвых зон".

Т.к. для эхосигнала воздух является
непреодолимым препятствием, то возникающая при движении на скорости
кавитация может существенно ухудшать работу прибора. Но если излучатель
имеет хорошо обтекаемую форму, то кавитация возникать не будет, и эхолот
будет устойчиво работать даже на высокой скорости движения. Лучше всего
зарекомендовали себя излучатели со сферической формой нижней части.
Излучатели же с плоской излучающей поверхностью больше подвержены
кавитационным помехам.

ПРИЁМНИК

Т.к. из упомянутого выше видно, что
конус луча не является чётко ограниченным, то хороший, с высокой
чувствительностью, приёмник позволяет принимать отражённые сигналы из
большего по ширине конуса, чем указан в спецификации. Такой конус, таким
образом, становится шире по мере увеличения чувствительности.
Необходимо только помнить, что чем выше чувствительность, тем больше на
экране и помех. Выбирать надо стараться прибор, у которого есть
возможность настройки чувствительности приёмника, в как можно более
широком диапазоне.

ЭКРАН

Разрешение экрана (выражается в
количестве точек матрицы экрана по вертикали и горизонтали) - это
характеристика, от которой зависит, насколько расположенные рядом
объекты смогут быть различимы на экране. Если взять для примера два
экрана, один 128, а другой 240 точек по вертикали, то можно рассчитать,
какое минимальное расстояние по вертикали между объектами может быть
отражено на экране при глубине, к примеру, в 10 метров. Т.е. мы просто
делим глубину в сантиметрах (1000 см) на количество точек по вертикали:
Первый экран 1000/128=7,8 см; Второй экран 1000/240=4,1 см. Т.е. на
первом экране мы сможем увидеть два разных объекта находящихся на
расстоянии не менее 7,8 см, а на другом не менее 4,1 см друг от друга
либо от дна. В противном случае два объекта будут отображаться, как
один, либо объект над дном не будет различим. То же самое и с точками по
горизонтали - экран с большим разрешением позволит различить два разных
объекта на меньшем расстоянии, а также более чётко рисовать "дуги" от
рыб.

Размер экрана играет роль при ловле с
большой лодки или катера. Если ловить с небольшой надувной лодки, когда
и развернуться-то негде, и аппарат находится в непосредственной
близости от глаз, то достаточно и небольшого по размеру экрана. Большой
же экран позволяет видеть изображение и на некотором удалении от
аппарата, что очень удобно на большой лодке или катере, где можно
перемещаться по судну, имея возможность одновременно контролировать
показания эхолота. Кроме того, обычно аппараты с большим экраном имеют и
больше "наворотов", т.е. настраиваемых функций.

ЦЕНА

Понятно, что цена должна зависеть от
характеристик и функциональных возможностей аппаратов, но на украинском
рынке, к сожалению, очень часто приборы с худшими параметрами стоят
дороже, чем превосходящие их по характеристикам. При совпадающих
перечисленных выше параметрах предпочтение, конечно, следует отдавать
прибору с меньшей ценой, не забывая, однако и о гарантиях поставщика.

* * *

Естественно, все перечисленные выше
критерии могут быть описаны значительно более подробно, но надеюсь, что и
эти краткие советы помогут читателям лучше ориентироваться во всё
возрастающем количестве разных приборов.

Источник: navionika.kiev.ua




"С хорошим мотором и ворота полетят" - Туполев
"Нет вредных веществ, есть вредные количества" - Д.И. Менделеев

СтУдЕнТ®Дата: Суббота, 18.09.2010, 10:46 | Сообщение # 4
Рыбнадзор
Группа: Администраторы
Сообщений: 1585
Награды: 33
Репутация: 96

Какую рыбу видит эхолот?

Какую рыбу видит эхолот?Если
рыба проплывет под днищем стоящего судна, то на экране жидкокристаллического
эхолота появится рисунок в виде небольшой дуги (или символа рыбки). Аналогичный
результат будет в случае, когда судно движется, а рыба - неподвижна. На
самом деле идеальную арку увидеть на экране почти невозможно, поскольку
движется не только судно, но и рыба не стоит на месте, а движется, причем
она не обязательно проходит под днищем судна.Итак, чем больше арка, тем больше рыба? Нет, не всегда.
Рыба того же самого размера, пересекающая центральную область конуса излучения
вблизи поверхности воды, будет в этом конусе совсем непродолжительное время,
а потому на экране появится в виде небольшой арки (дуги или символа). Та
же самая рыба около дна, проходящая через срединную часть конуса излучения,
дольше будет видна в этом конусе, в результате чего она будет изображена
на экране эхолота большой аркой (дугой).
В общем, это означает что, чем ближе рыба к судну, тем меньше она будет
на экране, и чем больше, тем будет дальше от судна. Это совершенно обратно
тому, как если бы мы наблюдали эту рыбу собственными глазами.
Но это только самое общее описание. На самом деле, дуги на экране могут
быть разного размера еще по тысяче иных причин: рыба всплывает или погружается,
пересекает крайнюю область конуса излучения под острым углом к направлению
на судно, судно движется быстрее или медленнее. Рыба вообще может находиться
настолько близко ко дну, что попадет в "мертвую зону" и ее совсем
не будет видно.


Можно обнаружить, что косяк мелкой рыбешки, сбитый довольно тесно, на экране будет изображен очень большой дугой (аркой), однако края такой арки будут значительно менее плотными, чем как если бы эта арка была отражением
звука от одиночной, но большой рыбы. Арки бывают очень разными, но любая
из них образована только реальной рыбой.


Есть одна общая ошибка при пользовании эхолотом, причем любым жидкокристаллическим
эхолотом, и ошибка эта - общая для всех пользователей: изображение на
экране - это НЕ состояние водоема под днищем судна. Конус излучения под
судном распространяется во все стороны от судна, однако на экране содержимое
конуса излучения может быть показано только в одной плоскости. Подумайте
об этом! Это не сложно.


Основная проблема состоит в том, что все жидкокристаллические эхолоты
отображают не истинное пространственное положение рыбы относительно судна,
а проекцию изображения рыбы на вертикальную плоскость, проходящую через
центральную ось конуса излучения. Это и создает иллюзию того, что все
обнаруженные лучом подводные объекты располагаются под днищем судна.


На рисунке можно видеть, что случится, если две рыбы будут обнаружены
на одинаковом расстоянии от излучателя, хотя будут располагаться в различных
секторах конуса излучения. Обе обнаруженные рыбы будут показаны в одном
месте на экране, а потому будут видны как одна рыба.




"С хорошим мотором и ворота полетят" - Туполев
"Нет вредных веществ, есть вредные количества" - Д.И. Менделеев

Un1xДата: Воскресенье, 23.10.2011, 18:49 | Сообщение # 5
Рыбачок
Группа: Друзья
Сообщений: 54
Награды: 0
Репутация: 4
я вот хочу преобрести на зимнюю рыбалку но пока ненаю какой лучше

Estonia Kohtla-Jarve 32 квартал
http://24kino.3dn.ru/-----http://ribalka.ucoz.net/

ГекДата: Суббота, 19.01.2013, 14:42 | Сообщение # 6
Любитель
Группа: Друзья
Сообщений: 27
Награды: 0
Репутация: 4

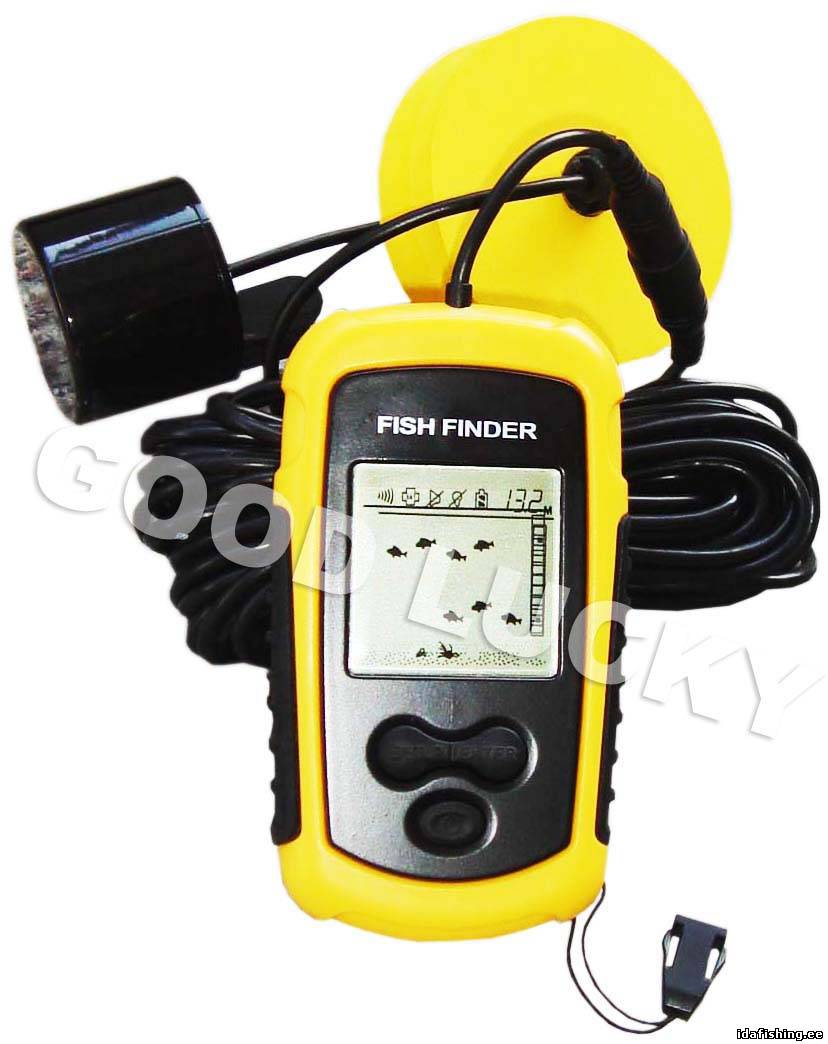

http://www.youtube.com/watch?v=o4lrY5fXM30
Кто-нибудь тестировал эту штуку? Отзывы в нете самые разные,но цена оч.привлекательная.Интересует не для проф.рыбалки,а для любительских вылазок.Кто в курсе-отзовитесь,плииз.


Рыбалка- это не диагноз, не лишение свободы, но пожизненно.

ВиталикДата: Суббота, 19.01.2013, 20:47 | Сообщение # 7
Рыбачок
Группа: Друзья
Сообщений: 67
Награды: 0
Репутация: 6
Я бы не стал его брать,лучше купить самый дешёвый эхолот знаменитых фирм(любой на выбор),чем этот.ИМХО.У знакомого он от сильного дождя накрылся,что тут говорить про остальное.

http://www.fishing.pri.ee

ГекДата: Суббота, 19.01.2013, 21:51 | Сообщение # 8
Любитель
Группа: Друзья
Сообщений: 27
Награды: 0
Репутация: 4
Виталик,если не затруднит,посоветуй что-нибудь конкретно,исходя из своего опыта или опыта знакомых,интересует больше возможность использования зимой.Наверняка есть люди,кого эта тема интересует тоже..

Рыбалка- это не диагноз, не лишение свободы, но пожизненно.

ВиталикДата: Воскресенье, 20.01.2013, 09:41 | Сообщение # 9
Рыбачок
Группа: Друзья
Сообщений: 67
Награды: 0
Репутация: 6
Цитата (Гек)
Виталик,если не затруднит,посоветуй что-нибудь конкретно,исходя из своего опыта или опыта знакомых,интересует больше возможность использования зимой.Наверняка есть люди,кого эта тема интересует тоже..

Зимой удобнее будет тубусный эхолот,но можно и простым.Тубусный удобнее зимой,но его на лодке с мотором проблематично использовать,из за тубуса на скорости вибрация сильная.У меня было 5 разных эхолота,у дорогих конечно есть свои плюсы,но когда пришло время их обновлять,решил взять самый простой однолучевой,и он свои задачи выполняет.Глубину показывает,рельеф показывает,рыбу показывает,а больше мне не чего лишнего не надо,я купил себе в магазине Lowrance X-4=107 евро+аккумулятор 10 а/ч за 10 евро(можно и меньше а/ч брать),штангу на лодку или засовывать в лунку можно купить,а можно и взять простую палку и к ней прикрутить датчик эхолота.У меня покупная штанга.Аккумулятор на 10 а/ч,я взял такой мощный для того,что бы его можно было в экстренных случаях,подключить к электромотору,когда большой аккумулятор сядет,то на этом можно 20-30 минут плыть без весел+во время посиделок на рыбалке за столом,можно лампочку подключить на 12 вольт,и всю ночь сидеть за столом при свете(проверенно на морской рыбалке).


http://www.fishing.pri.ee

Сообщение отредактировал Виталик - Воскресенье, 20.01.2013, 09:56

ГекДата: Воскресенье, 20.01.2013, 13:41 | Сообщение # 10
Любитель
Группа: Друзья
Сообщений: 27
Награды: 0
Репутация: 4
Виталик,спасибо за дельный совет!Эхолот Lowrance X-4 действительно неплохой,(по отзывам в нете,нашёл отзыв с твоими советами на майле.ру)подходящая цена,если брать на ebay,то совсем доступная..Единственно,что меня смущает,это необходимость в зимнее время таскать в санках ещё и метровую "палку" для заглубления датчика ??? Но,твой вариант действительно достоин самого пристального рассмотрения.Может у кого есть свои мысли по теме? Да,чуть не забыл,у тебя Lowrance X-4 или Lowrance X-4 pro ?

Рыбалка- это не диагноз, не лишение свободы, но пожизненно.

Форум »   Рыбалка » Снасти,наживки и прочее » Эхолоты (Эхолоты)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:


Смайлики на все случаи жизни

Для добавления сообщения необходима авторизация либо регистрация!
Наши друзья и партнёры
Немного о нашем сайте
  • Сайт основан 01.11.09,группой единомышленников из Ида-Вирумаа(Эстония). Цель нашего сайта - объединить как можно больше людей,независимо от занимаемой должности и профессии...(читать дальше)

Последние новости
Департамент окружающей среды в...



Расход топлива маломерных судо...



Наше местоположение
